  可折叠多功能健康一体机,包括下箱体1、与下箱体1相铰链的上箱体 ;所述上箱体为对开门的左、右箱盖 2-1、2-2,所述下箱体内设有检测主机 3、显示屏及储线槽 ;所述检测主机的接线端口分别通过连接线连接有个及以上检测探头,所述储线槽位于检测主机的接线端口侧,所述显示屏与检测主机相连接,所述下箱体1 外底面上设有可折叠伸缩的支腿。使用时免插拔各种连接线,随开随用,检测结束后关机直接将带有检测探头的连接线收入储线槽,合上箱体即可,省时省力,且不频繁插拔,有利于延长仪器的使用寿命。


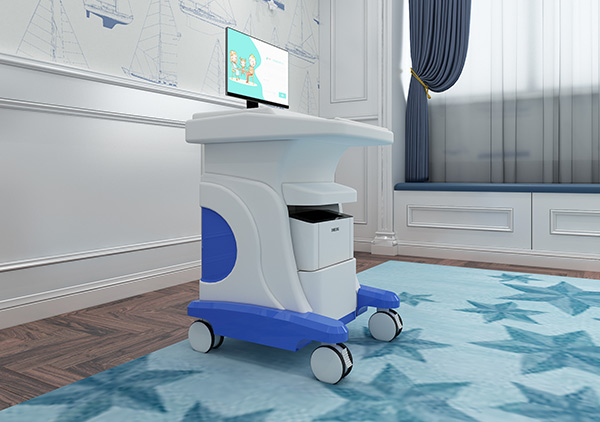

健康一体机可折叠伸缩转动连接件


  1、健康一体机所述可折叠伸缩的支腿包括转动连接件、可折叠伸缩的支撑杆 20 和万向轮 21 ;所述转动连接件分别与下箱体外底面和支撑杆 20 连接,所述支撑杆 20 的另一端上安装有万向轮 21,增加了可落下和折叠到下箱体底部的支腿,且支腿在不使用时可以折叠在下箱体上的凹槽中,使得下箱体的表面从侧面看不到支腿,将便携和省空间合为一体,使用方便,不仅相当于自带桌台,而且带有万向轮 21 的支腿移动方便。

  2、健康一体机所述检测主机的接线端口处设有用于将连接线的插头固定于接线端口的卡板 4 ;所述卡板 4 上设有卡线槽;所述卡线槽的宽度小于检测主机的接线端口处插头的直径,所述卡板 4 为弹性橡胶材质,如附图 4 所示,所述卡线槽的数量与所需的连接线的插头的数量相匹配,所述卡线槽可以为上下统一宽度的槽状,也可以由表及里逐渐变宽,为上窄下宽的结构,所述卡线槽的宽度不超过连接线上插头的宽度,由于为弹性橡胶材质,可通过掰开卡线槽上部将插头塞入并紧配合在合适的地方,以保证每次拿取检测探头时不会将连接线上插头拔出,能够使插头紧紧固定在接线端口。



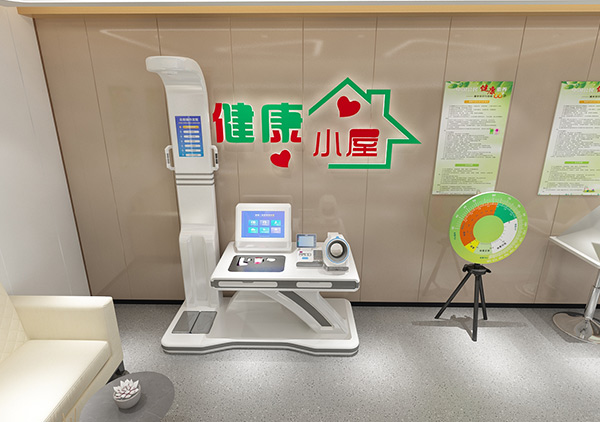

健康一体机可折叠伸缩转动连接件


  3、健康一体机可以在卡线槽的内侧面上设置增大摩擦的凸起或磨砂层。

  4、健康一体机所述下箱体内设置有下端带伸缩杆的升降台,健康一体机伸缩杆一端连接升降台底部,其另一端连接下箱体内相应高度的底板 ;所述显示屏 5 安装在升降台上,且升降台可水平 360 度旋转,可各种角度观看,增加观看显示屏 5 的舒适度,尤其适用于讲解病例时使用。

  5、健康一体机所述储线槽底部设有一排弹性半圆弧凸起 18,所述半圆弧凸起 18 之间插有隔板 17,所述隔板 17 与其两侧的半圆弧凸起 18 紧配合,通过隔板 17 的插放间隔不同,搭建出不同大小的空间,用于匹配不同距离的接线端口及不同大小的检测探头,适用性强,且隔板 17 能有效避免各种检测探头间磨损和其连接线的缠绕。

  6、健康一体机所述显示屏 5 为平板电脑、笔记本电脑或液晶显示屏,所述显示屏 5 内置有无线传输模块,所述检测主机内置有无线传输模块 ;所述显示屏 5 和检测主机通过无线传输模块无线连接。所述无限传输模块实现的传输方式包括但不限于 WIFI、蓝牙、红外、GPRS、GSM、nRF。

  7、本发明中显示屏 5 可取下,配合检测主机的位置移动而移动,通过无线传输模块配合使用,轻便灵活,适用更多诊疗环境。


健康一体机可折叠伸缩转动连接件


  8、健康一体机所述下箱体内放置有便携打印机 7,所述便携打印机与检测主机 3的打印口相连接,可根据需要随时将病患的检查数据打印出来,为诊断提供方便。
