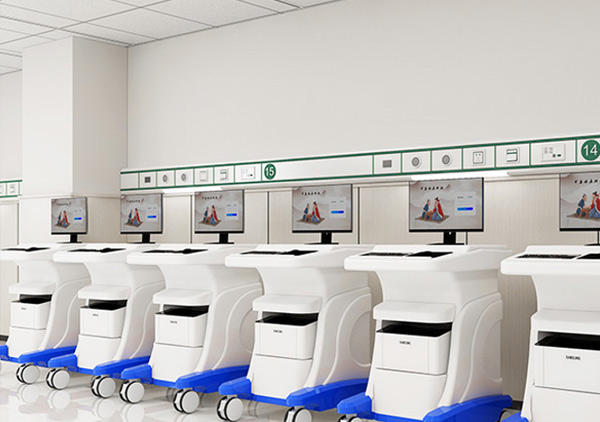

  健康一体机又一实施例中健康一体机的模块框图。健康一体机还包括常规检测模块4,所述箱体上设有用于容置样品试剂(例如,试剂片)的试剂接口。其中,所述处理器模块1与常规检测模块4连接设置于所述箱体内,所述试剂接口对应所述常规检测模块4设置,所述处理器模块1用于对常规检测模块4检测的试剂的数据进行处理。


健康一体机处理器模块控制检测


  在使用过程中,健康一体机处理器模块可控制所述常规检测模块4置于所述试剂接口上对所述样品试剂进行检测。

  健康一体机常规检测模块4包括显微镜、摄像装置及驱动装置(例如,电机或马达),所述驱动装置受控于处理器模块1用于驱动所述试剂接口吞吐样品试剂,然后处理器模块1可控制所述显微镜以特定的或根据操作设置的放大倍数检测所述样品试剂,而所述摄像装置则受控于所述处理器模块1采集所述显微镜下所述样品试剂的图像。

  健康一体机摄像装置将采集的所述图像发送至处理器模块1,所述处理器模块1接收并处理所述图像,根据处理结果可输出至所述健康监测一体机的显示屏上予以显示,或保存于健康一体机的存储器上的指定目录下。

  健康一体机常规检测模块4可用于检测如红细胞、白细胞、血常规、尿常规、血糖等。所述试剂接口在箱体上可设置多个,其形状可类似于SD卡接口可携带带有待检测试剂的试剂片。为适应图像处理,所述处理器模块1可以采用DSP处理器。在将样品试剂插入所述试剂接口后,处理器会自动检测到样品试剂同时在显示屏上提示用户选择试剂类型。

  用户选择了红细胞试剂,处理器便调用先关控制程序控制上述常规检测模块4对红细胞试剂检测并将检测图像传输给DSP处理器,而DSP处理器可对图像内的红细胞分布进行处理和计算,从而得出检测结果并予以显示在显示屏上,和/或存储检测结果。

  健康一体机通过设置试剂接口用于放置试剂片,利用摄像装置拍摄显微镜下的图像,利用图片处理器DSP可实现自动化检测与分析,方便了用户使用,也提高了检测效率。

  健康一体机另一实施例中健康一体机的模块框图。如图3所示,上述的健康一体机还包括电性指标检测模块5,所述电性指标检测模块5用于检测溶液电导率,所述电性指标检测模块5与所述处理器模块1连接。所述电性指标检测模块5包括用于容置所述溶液的凹槽以及用于检测溶液电导率的检测装置;其中,所述溶液包括用于糖化血红蛋白检测的血液及配套溶液,但不限于糖化血红蛋白。在一实施方式中,糖化血红蛋白是反应糖尿病加重或减轻的重要指标,由于是蛋白太小只能通过化学反应或其它物理的方法检测,无法像白细胞那样通过显微放大来统计浓度。因此,在箱体上设计一个小凹槽,可分别向凹槽捏滴入血样、化学溶液,通过测定化学反应后的溶液的电性能指标,来反推其糖化血红蛋白浓度。所述典型指标检测模块将检测到的溶液电性指标输出至所述处理器模块1中,所述处理器模块1分析所述电性能指标并得出糖化血红蛋白参数,然后存储该参数。


健康一体机处理器模块控制检测


  健康一体机通过检测溶液的电性指标,并根据电性指标反推糖化血红蛋白参数,简化了设备结构,同时利用处理器模块1处理数据可大大提高检测效率,进而可增加体检频率,有助于提前发现身体指标异常。
